Немецкий оверклокер и по совместительству глава компании Thermal Grizzly Роман Хартунг (Roman Hartung), известный на HWBOT как Der8auer, спроектировал и изготовил вытяжную трубу для пассивного охлаждения компонентов ПК за счёт естественной конвекции или так называемого «эффекта стека».
Протестировав трубы разных размеров, эмпирическим путем было выявлено, что труба длиной 110 см смогла обеспечить снижение температуры процессора на его тестовом стенде на 19 °C без использования вентиляторов.
В основе эффекта стека лежит физика из школьной программы - естественная конвекция, вызываемая разницей плотности воздуха у нижнего и верхнего срезов воздуховода.
На своем Youtube канале der8auer использует генератор тумана для демонстрации этого эффекта с трубами разной длины. Он собрал испытательный стенд с водяным охлаждением для процессора AMD Ryzen 7 9800X3D и добавил температурный датчик к фитингам для контроля температуры воды.
Эксперимент начался с небольшого 10‑сантиметрового дымохода, напечатанного на 3D‑принтере. Эффективность у него была скромная, но всё же температура воды снизилась на 0,5 °C — с исходных 61 °C. Затем der8auer добавил ещё один сегмент высотой 20 см, и после получасовой стабилизации температура упала уже на дополнительные 5 °C.

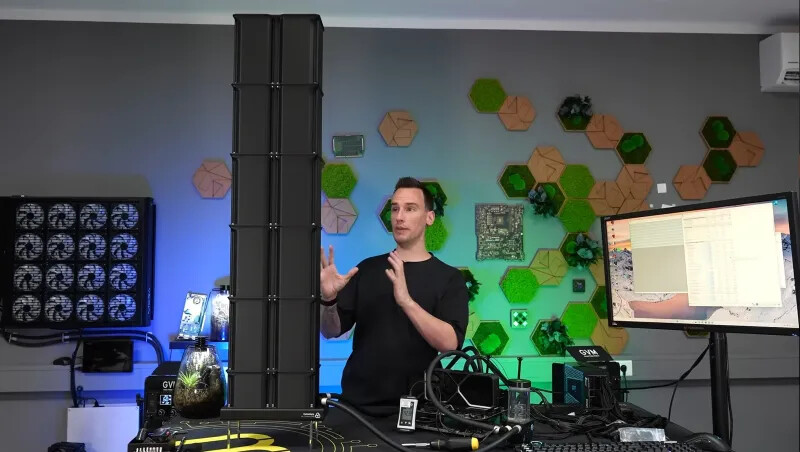

В финальной части эксперимента использовалась вытяжная труба общей высотой 110 см. Температура опустилась ниже 55 °C ещё до того, как Хартунг успел настроить камеру для сверхширокого кадра. Спустя всего пять минут вода остыла до 50 °C. Включение генератора тумана под радиатором наглядно показало, как воздух втягивается через трубу - будто сверху работают вентиляторы, создавая мощный поток.
Ранее процессор прогревался до 90 °C, но с вытяжной трубой максимальная температура снизилась до 71 °C. Эксперимент можно считать успешным. Единственный минус созданной Хартунгом пассивной системы отвода тепла — её внушительные размеры. Поэтому в большинстве реальных сценариев обычные вентиляторы всё же окажутся более практичным решением.
